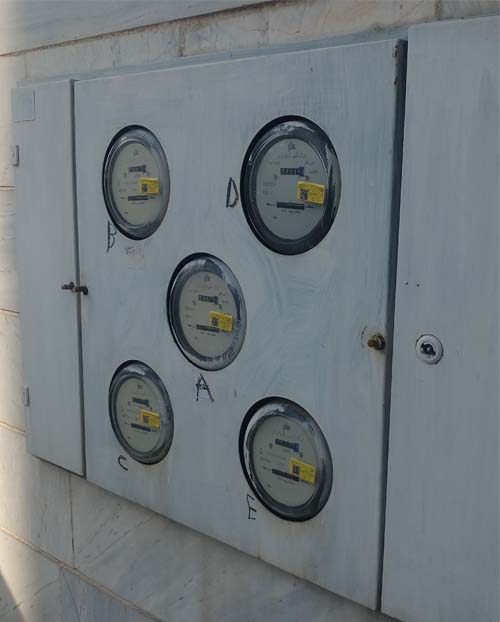

«کارآموزی شرکت تابلوسازی»

مقدمه

برق يكی از صنايعی است اگر نتوان گفت بيشترين بازار را در جهان به خود اختصاص داده است ولی با اطمينان كامل می توان يكی از صنايع مهم در جهان می باشد.

در حال حاضر بيشترين بازار كار را در  رشته های برق سيستم های قدرت به خود اختصاص داده اند كه در اين رشته ها يكی از مهمترين مشاغلی كه دركشور های بزرگ دنيا وجو دارد صنعت تابلو سازی مدارهای فرمان و قدرت می باشد كه توانسته بازار خوبی را برای افراد ايجاد كند، زيرا تمامی كارخانجات و اداره ها و موسسات و حتی ساختمانهای بزرگ و كوچک به اين صنعت نيازمندند. امروزه در شهرهای بزرگ و كوچک كارگاها و شركتهای زيادی مشغول به كار می باشند كه توانسته اند افراد زيادی را از نظر شغلی تامين كنند و اين صنعت روز به روز پيشرفته تر می شود تا جايی كه سيستم های كنترل ميكانيكی در تابلوهای برق كم كم از رده خارج می شوند و سيستم هاي هوشمند (PLC) توانسته بازار كار را در دست بگيرند و كشور ما نيز در حال توسعه در اين زمينه ها می باشد ولی هنوز تمامی كارخانجات و شركتها نتوانسته اند اين سيستم جديد را بر روی دستگاه ها و وسايل خود پياده كنند زيرا در كشور ما متخصصان زيادی در اين زمينه وجود ندارند ولی چندين شركت و كارگاه اقدام به توليد اين نوع تابلوهای سيستم هوشمند كرده اند.

اهميت موضوع

اهميت و ضرورت اين طرح اين است كه بتوان با نحوه توليد تابلوهای صنعتی بزرگ و كوچک به منظور توزيع انرژی الكتريكی بعد از خط انتقال به واحد های صنعتی آشنا شد.

بيان موضوع

برق و سيستم های قدرت و تابلوهای آن از مهمترين عوامل به راه افتادن كارخانجات و صنايع و موسسات می باشد به طوری كه بدون آن نمی توان هيچ نوع توليدی را در يک كشور بدون آن داشت پس بايد آن را جدی گرفت و به آن اهميت زيادی داد.

روش تحقيق

روش جمع آوری اطلاعات از طريق برخی کتاب ها و سایت ها و نيز پرسش و پاسخ از کارگاه های دیگر و همچنين مشاهده عينی وسايل و دستگاهها و محصولات توليدی بود.

تابلوهای فشار متوسط

این تابلو در پستها و سوییچ بردهای توزیع مورد استفاده قرار می گیرد و در سطوحولتاژی 20 و 33 کیلو ولت طراحی و تولید می گردند و معمولا بصورت چند سلولی مونتاژمی شوند.

مراحل کلی ساخت تابلو

1- بخش فلز و جوشكاری:

بطور كلی نوع دستگاههای استقرار يافته در اين بخش ادوات سنگين فلز كاری می باشد كه به ترتيب عبارتند از:

دستگاه برش – دستگاه نقطه جوش – دستگاه پرس – خم کن برقی –  رکتیفایر- گرد بر- پانچ 8 تنی –  دریل ستونی و …

همه قطعات ابتدا وارد بخش برش شده و به اندازه های مطلوب مطابق نقشه درمی آيند. سپس با توجه به فرم و وضعيت مورد نياز برای هر قطعه به بخش های پانچ و خم كاری و مته كاری برده می شود (البته بعضی از قطعات مستقيما به بخش خم كاری می روند و برای بعضي ديگر ابتدا به بخش پانچ و بعد به بخش خم مي رود و بعضي از قطعات ممكن است يكی از دو حالت فوق را نداشته باشد. كه شرح اين فرآيندها در مراحل بعدی بطور كامل توضيح داده خواهد شد).

قطعات خارج شده از اين بخش وارد بخش جوشكاری مي شود در اين بخش قطعات مختلف ورودی، با توجه به نيازشان جوشكاری می شوند. برای از بين بردن اثر خال جوشها و به منظور يكنواخت كردن سطح فلز در رنگ كاری بخش های جوشكاری شده خارجی را به بخش فرزكاری می برند در اين بخش سطوح جوشكاری خارجی را توسط سنگ فرز صاف می كنند اين مرحله پايان كار بخش فلزكاری و تأمين يا تغذيه ورودی بخش رنگ كاری می باشد.

2- رنگ كاری:

قطعات ساخته شده در بخش فلزكاری پس از پرداخت كاری وارد بخش رنگ كاری می شود.

دراين بخشاز رنگ های ساده برای محیط باز و رنگ های چرمی برای محیط  بسته استفاده میشود.

پودر رنگ را در داخل دستگاه رنگ پاش ریخته و آن را با ولتاژ 20 kv  بار دار می کنند و بدنه تابلو را به زمین متصل میکنند و عمل پاشش را انجام میدهند.

و بعد آنها را از (چنگک) آويزان می كنند تا رنگ كمی خود را بگيرد و خشک شود. سپس قطعات نيمه خشک شده را به  (كوره) منتقل می كنند و در درجه حرارت  180  ⁰c در مدت 20 دقيقه قرار می دهند.

3- مونتاژ بدنه و اسكلت داخلی:

در اين بخش كليه قطعات رنگ آميزی شده با توجه به مكانهايی كه برای آنها مشخص شده به همديگر متصل می شوند. البته در مونتاژ بدنه به خاطر تلرانسی كه در ساختمان قطعات وجود دارد و همچنين عدم اطمينان پانچ زنی در مرحله فلزكاری بعضی از سوراخ كاريها در اين بخش روی قطعات صورت می گيرد.

4- مونتاژ الكتريكی:

بدنه و اسكلت مونتاژ شده در بخش مونتاژ وارد اين بخش می شود و در اين بخش كليه ادوات الكتريكی شامل، فيوز ـ كليد ـ كنتاكتور ـ رله ـ فتوسل ـ لامپ و شينه ها روی اسكلت داخلی تابلو نصب می شود و اين اسكلت داخلی، روی پايه های داخلی تابلو نصب می شود. البته در مورد (شينه های الكتريكی) داخل تابلو بايد توضيح داد كه اين شينه ها از (نوارهای مسی) كه به صورت كلاف هستند در بخش (برش شمش) با توجه به اندازه های مورد نياز بريده و خم و سوراخ مي شود و روی آن (وار نيش) قرار می گيرد سپس مدار توسط تكنسين برق تست می شود و تابلو تكميل شده به انبار مربوطه منتقل می شود.

اصول طراحی بانک های خازنی

هدف اصلی و عمده نصب بانک خازنی جبران انرژی راکتیو مصرفی بار الکتریکی است. به دلیل تغییرات میزان انرژی مصرفی در طول زمان لازم است تا میزان رادیواکتیو تزریق شده به وسیله خازن به مدار تغییر کند. در غیر این صورت دو حالت پیش می آید:

1) توان راکتیو کمتری نسبت به آن چه مورد نیاز است به مدار تزریق می شود، که باعث جبران سازی ناقص توان راکتیو مصرفی بار می شود. به ناچار کمبود توان راکتیو از طریق شبکه تامین می شود که هزینه ها و جریمه های مصرف راکتیو را در بر خواهد داشت.

2) توان راکیتو بیشتری نسبت به آن چه مورد نیاز است به مدار تزریق می شود که اضافه ولتاژ را به همراه خواهد داشت.

1) محاسبه ظرفیت مورد نیاز

بهترین روش برای محاسبه ظرفیت بانک خازنی استفاده از منحنی تغییرات توان اکتیو و ضریب توان بر حسب زمان است. در شرایطی که چنین منحنی هایی در دست نباشد، معمولا با استفاده از میزان قدرت قراردادی و ضریب توان نامی بر اساس فرمول زیر مقدار رادیواکتیو مورد نیاز را بدست می آورند.

میزان قدرت قراردادی بر حسب کیلو وات

ضریب توان فعلی tan(arcos)

ضریب توان مطلوب tan(arcos)

میزان توان راکتیو مورد نیاز

2) تعیین ظرفیت پله اول و آرایش پله ها

در صورت در دست داشتن منحنی تغییرات توان اکتیو بر حسب زمان با استفاده از شیب منحنی می توان ظرفیت اولین پله را تعیین کرد. در صورت در دست نبودن این منحنی از دو قانون زیر می توان استفاده کرد:

الف) در صورتی که لازم باشد رگلاتور به 5% تغییرات بار پاسخ بدهد، پله اول را 5% ظرفیت کل تابلو انتخاب می نمایند، مثلا در یک بانک 200 کیلوواری با پله اول 10 کیلووار که باری با ضریب توان ذاتی 7/0 را جبران می کند، به ازای هر 15 کیلووات تغییر در بار، یک پله وارد یا خارج می­شود (ضریب توان مطلوب 95/0 فرض شده است).

ب) در صورت عدم نیاز به تنظیم دقیق یا تغییرات بزرگ بار برای آن که رگلاتور به 10% تغییرات بار پاسخ می دهد لازم است پله اول 10% ظرفیت کل انتخاب گردد. بدین معنی که در شرایطی مانند حالت (الف) به ازای هر 30 کیلوات تغییر در میزان توان 20 کیلووار به مدار وارد یا خارج می گردد.

آرایش پله ها

شرایط قانون (الف) را در نظر می گیریم. پله اول برابر با 10 کیلووار می باشد. برای رسیدن به ظرفیت 200 کیلووار به 20 عدد پله 10 کیلووار نیاز داریم که تعداد بسیاری است و در هنگام ساخت بانک باعث افزایش قیمت تمام شده می شود؛ روش دیگر استفاده از توالی…1:2:2:2 است، در این صورت تعداد پله ها به 10 کاهش می یابد ولی نمی توانیم به ظرفیت 200 کیلووار برسیم. تنها راه حل نصب یک پله ثابت 20 کیلووار است. این روش، روش مناسبی نمی باشد.

محدودیتی که مشاهده شد انگیزه ای برای ایجاد دیگر آرایش ها و توالی های پله های خازنی گشت و آرایش هایی مانند: 1:2:2:4:8 و 1:2:4:8:8:8 به وجود آمد. اخیراً رگلاتورهایی طراحی گشته اند که می توانند آرایش 1:2:4:8:16:32:64 را پشتیبانی کنند که با چنین رگلاتورهایی می­توان بانکی به ظرفیت 1270 کیلووار با پله اول 10 کیلووار ایجاد نمود.

3) گزینش تجهیزات جانبی مخزن

خازن بر خلاف دیگر تجهیزات برقی همیشه تحت اضافه بار است. حضور تنها درصد ناچیزی هارمونیک با اعوجاج در ولتاژ محل تعذیه باعث اضافه جریان در خازن می گردد. بر این اساس در استاندارد تعیین شده است که خازن ها باید حداقل 35% اضافه جریان را به صورت دائمی تحمل کنند. با توجه به این مطلب که خازن همیشه تحت اضافه بار (به ویژه اضافه جریان است و جریان خازن از فیوز، شین، و کنتاکتور عبور می کند لازم است تمامی تجهیزات جانبی خازن بر اساس 30% اضافه جریان انتخاب گردند. به عنوان مثال برای انتخاب کنتاکتور و فیوز برای یک پله 5/12 کیلووار به صورت زیر عمل می شود:

جریان نامی خازن 5/12کیلووار = 18 آمپر

جریان معیار طراحی = 3/1 × 18 = 4/23 آمپر

نکات ایمنی

ولتاژهای درون تابلو خطرناک هستند. بنابراین باید برای انجام هر گونه اقدامی که نیازمند باز کردن تابلو باشد، یک برقکار ماهر استفاده کرد. باید نصب سیستم اصلاح ضریب توان، بررسی عملکرد آن، و هر گونه عملیات تعمیر توسط متخصصان دوره دیده و آگاه به خطرات سیستم انجام شود.

دیگر اعمال باید توسط پرسنلی انجام شود که با این دستورالعمل و دفترچه راهنمای رگلاتورهای توان راکتیو آشنا هستند و پیوسته از آنها پیروی می کنند.

* باید قبل از نصب، اتصال و استفاده از سیستم، این دفترچه و دفترچه  های راهنمای رگلاتور توان راکتیو به طور کامل و دقیق مطالعه شود.

* سیستم اصلاح ضریب توان همواره باید به زمین متصل باشد.

* سیستم را نزدیک مایعات نکنید و آن در معرض هوای بسیار شرجی قرار ندهید.

* اگر سیستم اصلاح ضریب توان مشخصاً آسیب دیده، نباید نصب، متصل و استفاده گردد.

* هواکش را نپوشانید.

* سیستم را در معرض نور مستقیم خورشید قرار ندهید یا در نزدیکی منبع حرارت نصب نکنید.

* اگر در سیستم بلافاصله مورد استفاده قرار نمی گیرد، باید در جایی خشک و در دمایی بین 20- تا 60+ درجه سانتیگراد نگهداری شود.

* قوانین مربوط به بازیافت بسته های نگهداری سیستم را رعایت کنید.

1. مکان قرار گیری سیستم

مدل استاندارد سیستم اصلاح ضریب توان با درجه حفاظتی IP30 بر اساس استاندارد EN 60529 (و در برخی موارد IP20، IP42 و IP45 در سری های کوچک سیستم های LSK) تولید می شوند و برای کار در اتاق های خشک طراحی شده اند. دمای محیط نباید از 40 درجه سانتیگراد تجاوز کند. دریچه های روی محفظه ها برای تهویه در نظر گرفته شده اند و نباید پوشانده شوند، زیرا مانع گردش آزادانه هوا می شوند.

مدل های خاص با درجه حفاظت IP54 برای دمای اتاق بیش از 40 درجه سانتیگراد تولید می­شوند یا مانند سیستم های چوک دار مجهز به فن و فیلتر هستند. در صورتی که احتمال ورود هوای داغ به اتاقی که سیستم در آن نصب شده وجود دارد، باید از تهویه کافی اتاق اطمینان حاصل گردد.

2. فیوزها و کابلها

در هنگام نصب تجهیزات برقی باید استانداردهای مربوط مانند VDE 0100 و VDE 0105 و قوانین مربوط به شرکت برق ملاحظه شوند. طبق استاندارد، خازن ها باید در در صورت اعمال ولتاژ با دامنه و فرکانس نامی، تحمل عبور حداقل 3/1 برابر جریان نامی را داشته باشند. در صورتی که تلرانس خازنی 10 درصد در نظر گرفته شود، این جریان می تواند به 38/1 برابر جران نامی برسد. مقدار جریان هجومی نیز باید هنگام طراحی فیوزها و سطح مقطع کابل ها در نظر گرفته شود.

3. اتصالات کابل ها

هر کابینت یا محفظه نصب شده روی دیوار باید کابل تغذیه جداگانه داشته باشد که دارای هادی های (L3,L2,L1 (نول) و PE باشد. اگر از کابل های چهار رشته ای استفاده شود، باید برای تامین تغذیه رگلاتور کنترل توان راکتیو و کنتاکتورها، هادی های N (نول) و PE به هم وصل شوند.

در سیستم های نصب شده روی دیوار، بسته به توان مصرفی، برای ورود کابل از یک گلند PG یا یک پولک لاستیکی دارای کلیپ فشار (به کابل) استفاده می شود. در سیستم های آزاد، کابل ها از کف محفظه به آن وارد می شوند.

در مورد سیستم هایی که با فن و فیلتر درونی خنک می شوند باید دقت شود که پس از نصب کابل ها کف محفظه مجدداً بسته شود که خنک سازی به خوبی انجام شود.

4. ترانسفورمر جریان

ترانسفورمر جریان برای کار سیستم های اصلاح ضریب توان ضروری است. جریان سیم پیچی اولیه این ترانسفورمر وابسته به جریان مصرفی در محل است و بر اساس حداکثر جریان بار یا بار متصل به ترانسفورمر تعیین می شود. مدار رگلاتور کنترل توان راکتیو برای ترانسفورمرهای تبدیل به 1 یا 5 آمپر (با حداقل دقت 3، 5 ولت آمپر) طراحی می شود.

…

6. اجرا

قبل از برق دار کردن سیستم، باید تکنسین برق با بررسی سیستم از محکم بودن اتصالت مطمئن شود، زیرا ممکن در اثر حمل و نقل اتصالات شل شده باشند. در این صورت باید اتصالات مجدداً محکم گردند. توجه شود که سیستم های ترانسفورمر جریان به ترمینال های S1 و S2 رگلاتور وصل شده باشند.

…

12. بررسی خازن های معیوب

هر گاه که رله عدم تعادل عمل کند، در صورتی که علت آن خارج از بانک نباشد، باید خارن معیوب شناسایی شود. اگر خازن مجهز به فیوزهای انفجاری باشدف بررسی نمایید که کدام فیوز عمل کرده است و خازن معیوب به راحتی شناسایی می شود. اگر فیوز موجود نیست یا رله زودتر از فیوز عمل کرده است، با روش زیر خازن معیوب را شناسایی کنید. در هنگام کار بر روی بانک همواره نکات زیر را رعایت کنید:

5 تا 10 دقیقه بعد از قطع شدن برق تامل کنید. سپس سه فاز بانک خازنی را اتصال کوتاه و زمین نموده آنگاه نسبت به آزمایشات لازم و یا تعویض خازنهای معیوب اقدام گردد.

فهرست مطالب

مقدمه 1
اهميت موضوع 2
بيان موضوع 2
روش تحقيق 2
تابلوهای فشار متوسط 2
تابلوهای تولیدی شن و ماسه 2
تابلوهای وسایل اندازه گیری 3
مراحل کلی ساخت تابلو 4
اصول طراحی بانک های خازنی 6
1) محاسبه ظرفیت مورد نیاز 7
2) تعیین ظرفیت پله اول و آرایش پله ها 8
آرایش پله ها 8
3) گزینش تجهیزات جانبی مخزن 9
نکات ایمنی 12
1. مکان قرار گیری سیستم 13
2. فیوزها و کابلها 13
3. اتصالات کابل ها 15
4. ترانسفورمر جریان 15
5. رگلاتورهای کنترل توان راکتیو EMR 1100, EMR 1100S, RM 9606, RM 9806 20
6. اجرا 22
7. راه اندازی و نگهداری 23
8- عیب یابی 26
9. مراحل اولیه نصب 28
10. نصب 29
11. سیستم فیلترینگ 33
12. بررسی خازن های معیوب 33
